Boutique B2B : créez votre compte pro et bénéficiez de 25% de remise immédiate sur tous les produits de notre boutique réservée aux professionnels.
Découvrez WIBAT® linteau, l’automatisme conçu pour la motorisation des volets battants en toute simplicité. Proposé en plusieurs modèles de largeurs différentes, WIBAT® linteau s’adapte parfaitement à toutes les fenêtres et baies vitrées de 400 à 2400 mm de large. Grâce à son système à 3 capots dont le central est modulable, cette motorisation est très facile à installer. WIBAT® linteau est disponible à commande filaire avec interrupteur ou à commande radio avec télécommande.
Fabriqué en France et garanti 5 ans.
Référence : W0001380BN
Motorisation en linteau
Pour volet battant 2 vantaux
Pour baie de 1300 à 1840 mm
Carter blanc RAL 9010 et bras noirs RAL 9005
Commande filaire (interrupteur)
Surface max du vantail : 1,6 m²
Poids max du vantail : 50 kg
Garantie : 5 ans
Livraison sous 3 à 5 jours
Description

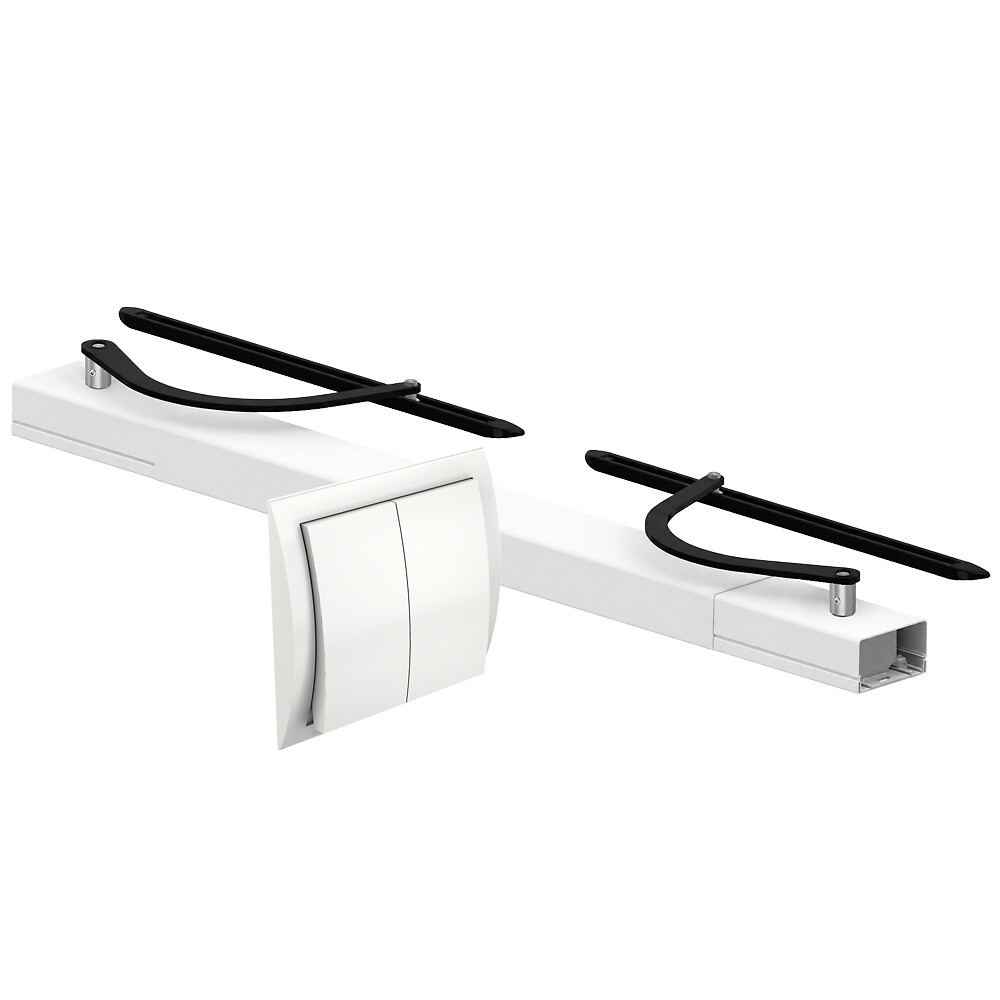

Kit de motorisation filaire Wibat Linteau double pour volet battant 2 vantaux, baie de 1300 à 1840 mm, comprenant :
2 blocs moteurs
2 bras + glissières noirs RAL 9005
1 ensemble carter d’habillage blanc RAL 9010 (3 capots)
1 interrupteur filaire (2 boutons poussoirs)
1 gabarit de pose
1 lot de visserie
1 notice de pose
Spécifications techniques à respecter :
Largeur du vantail : 40 cm min / 80 cm max
Surface max du vantail : 1,6 m²
Poids max du vantail : 50 kg
Largeur tableau : 15 cm
Distance max axe du gond / bord de la baie : cote A (voir abaque des bras)
Distance max mur / volet extérieur : cote B (voir abaque des bras)
Distance min haut du volet / haut de l'écharpe : 90 mm
Pour C ≥ 150 mm : utiliser les bras W1 (livrés dans le kit)
Pour C ≥ 100 mm : utiliser les bras W2 ou W2 (disponibles en pièces détachées)
Attention : volet non compris dans le kit.
Plusieurs types de bras sont disponibles en fonction de la profondeur du tableau (voir abaque de sélection des bras).
Pour plus de détails, consultez la notice de pose.
FICHE TECHNIQUE
Utilisation / Application | Volet battant |
---|---|
Temps de fermeture | 16 s |
Type de commande | Filaire |
Nombre de vantail (vu de l'extérieur) | 2 vantaux |
Couleur carter | Blanc |
Type de fin de course | Dynamique (arrêt sur obstacle) |
Puissance max | 100 W |
Surface max du vantail | 1.6 m² |
Poids max / vantail | 50 kg |
Largeur max. / vantail | 80 cm |
Couple moteur | 25 Nm |
Type de moteur | Moteur à train d'engrenage droit, en acier haute résistance |
Tension moteur | 24 V DC |
Nombre de moteurs | 2 |
Nombre de moteurs / vantail | 1 |
Temps d'ouverture | 16 s |
Température d'utilisation | -20°C à 60°C |
Profondeur du tableau | 150 mm min |
Type de produit | Kit motorisation |
Indice de protection | IP24 |
Vitesse de rotation du volet | 2 rpm |
Tension alimentation | 230 V AC |
Usage | Extérieur |
Recoupable | Oui |
Nombre de vantail – Largeur de baie (m) | 2 - 1,30 à 1,84 m |
Couleur (carter + bras) | Blanc + noir |
Marque | Mantion SMT |
Origine de fabrication | France |
Garantie B2B | 5 ans |
